科普 | GB 4343.1-2024之时钟频率说明与应用
来源:CGC鉴衡广州分公司 | 作者:VDECGC | 发布时间: 2024-09-06 | 558 次浏览 | 分享到:

强制性国家标准GB 4343.1-2024《家用电器、电动工具和类似器具的电磁兼容要求 第1部分:发射》中对时钟频率作出了相关定义。


器具的时钟频率对EMC试验是比较重要的参数,检测实验室需要根据被测器具的时钟频率安排试验项目,并且需要将该时钟频率记录在测试报告中。通常时钟频率需要由产品制造商提供,检测实验室可以通过查看产品说明书获得相关信息,如果产品说明书没有相关描述,则需要联系产品制造商以文件的形式提供。


一、什么是时钟频率?


EUT中使用的任何型号的基波频率,仅用于集成电路(IC)内部和用于无线电发射机和无线接收机的信号除外。


注:高频通常由集成电路(IC)外的较低时钟振荡频率通过集成电路(IC)内的锁相环(PLL)电路产生。


时钟频率是同步电路中的基础频率,它与时钟周期(T)互为倒数,即f = 1/T, 单位为Hz。


二、如何确定产品的时钟频率?

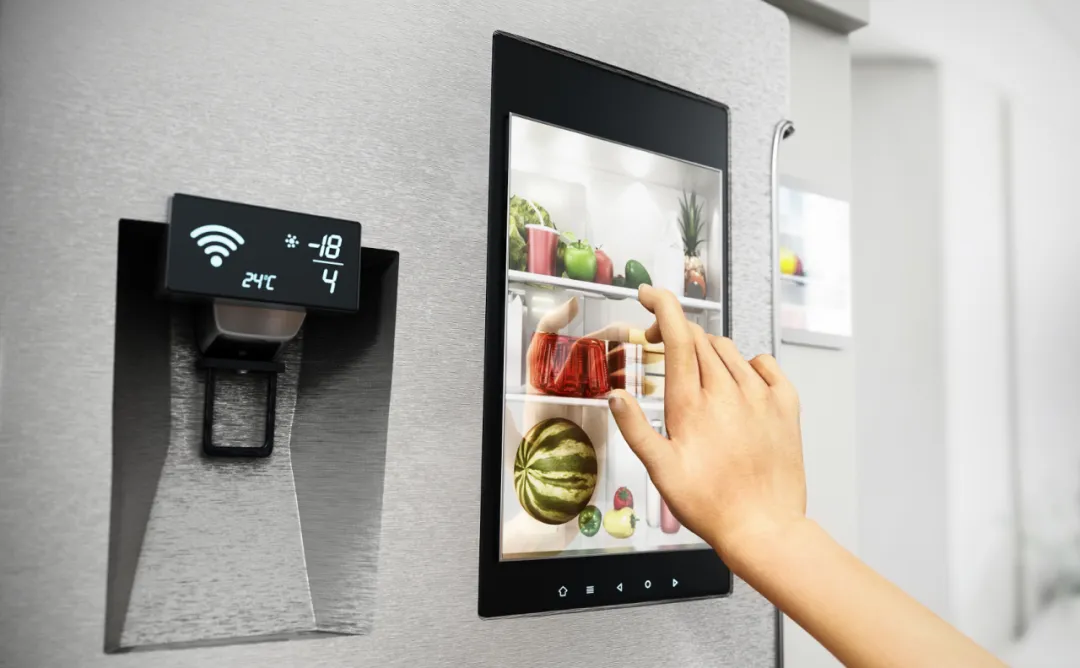

举例:带有Wi-Fi功能的变频冰箱的最大时钟频率确定。



首先,梳理该产品各模块使用的周期信号分为:


(1)Wi-Fi模块使用的周期信号有Wi-Fi 频率2.4GHz,Flash clock read频率80MHz,Wi-Fi SIP internal crystal频率 37.4MHz等;Wi-Fi模块属于无线电发射装置,不在本标准范围内,因此本部分Wi-Fi模块内的所有信号频率均不认为是EUT的时钟频率。


(2)主控电路板使用的周期信号有主控芯片工作频率为12MHz,外部晶振频率为12MHz;主控芯片内部自带晶振时钟,通过锁相环电路产生,其时钟振荡频率为2MHz,内部时钟信号不与芯片外部有任何联系,属于集成电路(IC)内部单独使用的信号,按照标准时钟频率的定义不认为是EUT的时钟频率;其外部晶振频率12MHz则是典型的标准定义的时钟频率。


(3)变频板使用的周期信号有MCU的工作频率为6MHz,由内部晶振提供,变频板上含有晶体管,其工作频率为25kHz;变频板MCU情况同主控板芯片,芯片内部时钟不认为是时钟频率;晶体管工作频率25kHz认为是标准定义的时钟频率。


(4)模块的控制电路与变频器之间的联络信号通信频率为200Hz;该信号的通信频率200kHz认为是标准定义的时钟频率。


结合上述分析,可以得到该EUT的最大时钟频率为12MHz。


三、EUT时钟频率对EMC试验项目有什么影响?

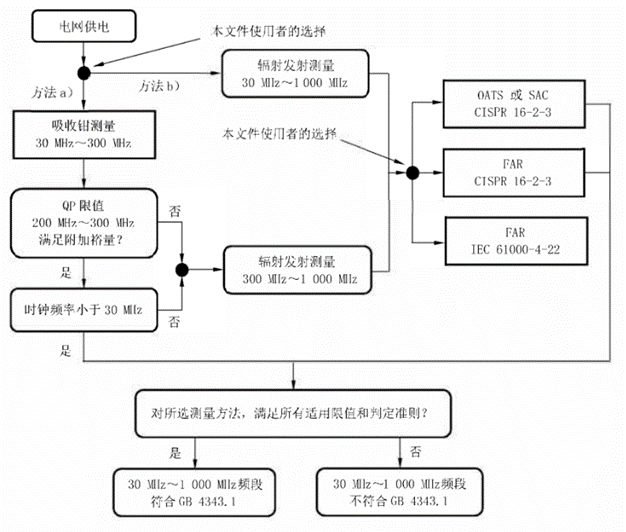

30MHz~1000MHz频段电网供电发射测试流程:



如果客户选择采用方法a(骚扰功率测量)进行测试,EUT需要同时满足两个条件:


(1)EUT最大时钟频率小于30MHz


(2)受试设备的所有发射值低于应用限值且QP限值200MHz~300MHz满足附加裕量


如果EUT不满足其中一条,则必须选择方法b(辐射发射测量)。所以被测产品的时钟频率可以决定试验流程和试验项目,这对测试结果也起到了决定性的作用。


—— 辐射发射测量的频率范围:


辐射电场强度测量要求的最高频率

最高时钟频率(FX

最高测量频率

FX ≤ 108 MHZ

1 GHZ

108 MH<FX ≤ 500 MHZ

2 GHZ

500 MH< FX ≤ 1 GHZ

5 GHZ

 F> 1 GHZ

5 × FX 最高至 6 GHZ


如果测量决定不进行最高至6GHz的测试,则测试报告应注明Fx所属的频率范围。


如果检测实验室无法获得产品的时钟频率,同时产品制造商也无法提供时,那么辐射发射测量的频率范围应按照最高频率6GHz进行测试。
