科普 | 什么是球压测试?
来源:CGC鉴衡广州分公司 | 作者:VDECGC | 发布时间: 2024-05-17 | 235 次浏览 | 分享到:

所有电子电器产品在设计时都需考虑“非正常热”的风险,而球压测试是一种常见的评定电子电器产品用聚合材料耐“非正常热”能力的方法,测定其在负重时的软化温度和材料流动性,以期在正常操作条件下,以及在合理可预见的异常使用、故障和失效时,将潜在的着火风险降低到可以接受的水平。


球压测试方法通常依据GB/T 5169.21-2017《电工电子产品着火危险试验 第21部分:非正常热 球压试验方法》进行。


1

VDECGC

试验装置

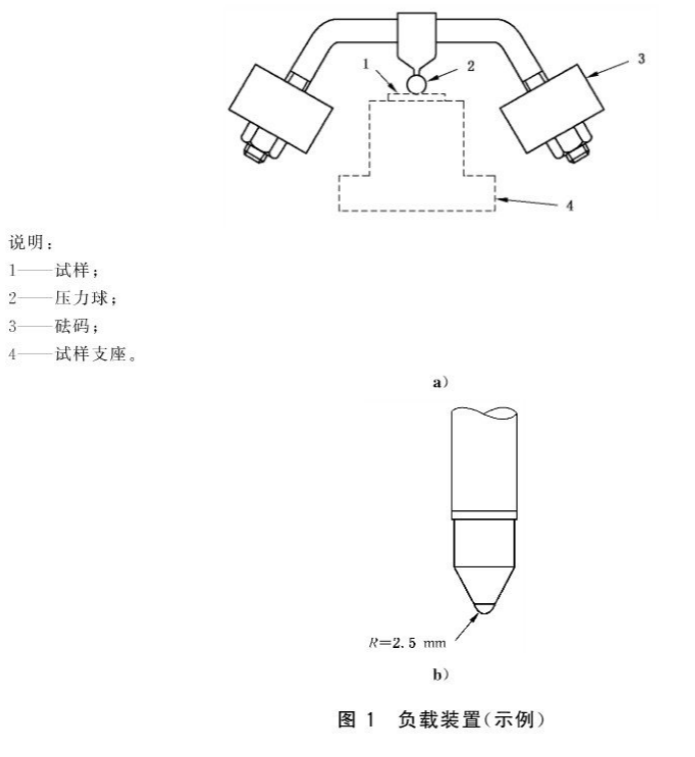

典型试验装置如下图,由一个直径为5±0.05mm的压力球连接到砝码系统中构成,其被设计成可施加一个垂直向下的作用力,整体相当于20±0.2N的负载。



2

VDECGC

试样支座



试样支座应能:


1

将试样刚性支撑在水平位置;

2

有足够的强度支撑负载装置;

3

有平滑的表面;

4

有足够大的质量,以防止在烘箱内放置和取出试样时,出现试验装置温度明显降低的情况。

注:在试样支座中心表面下方约3mm的位置安装一个独立热电偶,用于检查试样支座的温度不能显著偏离试验温度。


3

VDECGC

试样



试样从成品上切取时,厚度至少是2.5mm,且上下表面大致平行,试样应为边长至少10mm的方形或者直径至少10mm的圆形;如不能从成品上切取试样,则用同一材质材料作为试样,试样平坦剖面的尺寸至少长10mm、宽10mm,或者直径至少10mm的圆,厚度应为3.0mm±0.5mm。


4

VDECGC

试验程序



No.1

试验温度选择

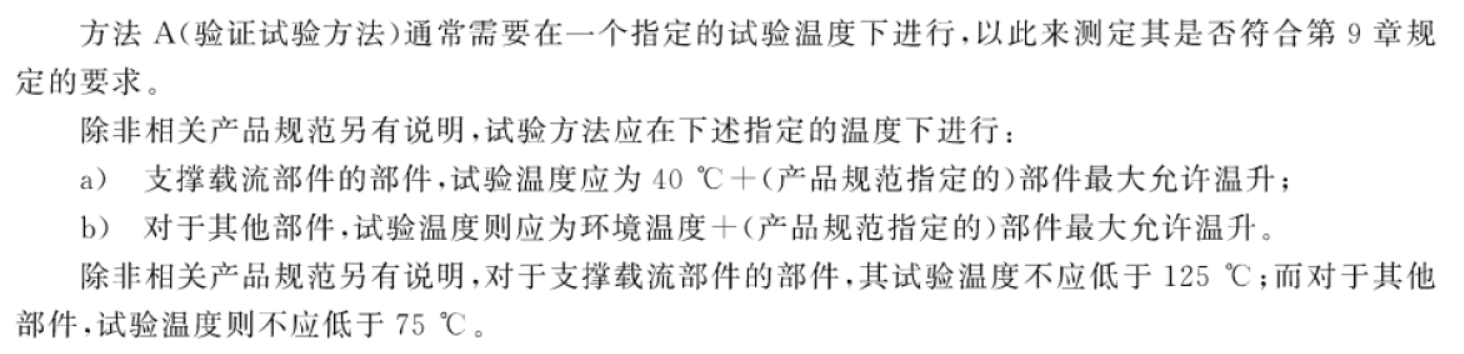

方法A-成品试验方法


以家电产品为例,对外部零件(例如:塑料外壳),该温度至少为:75℃±2℃;对支撑带电部件的零件(例如:PCB),则至少为:125℃±2℃。

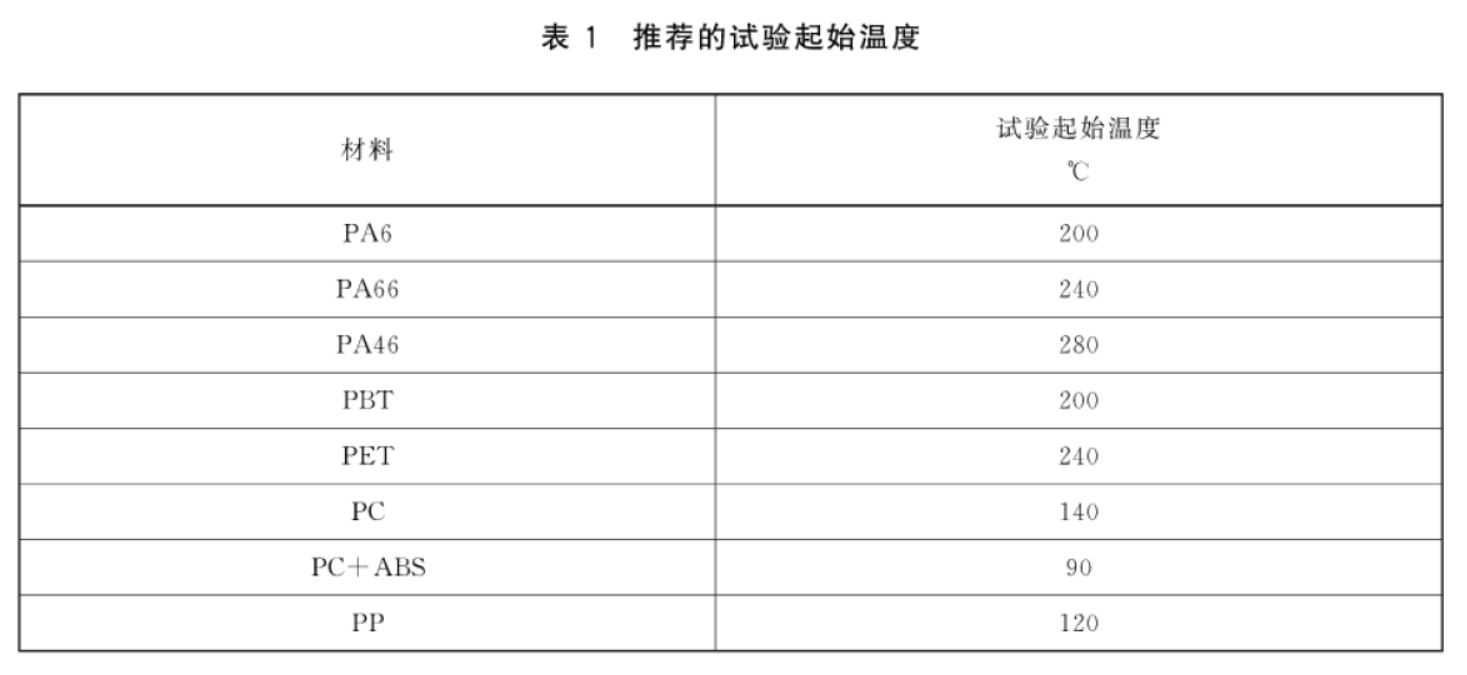

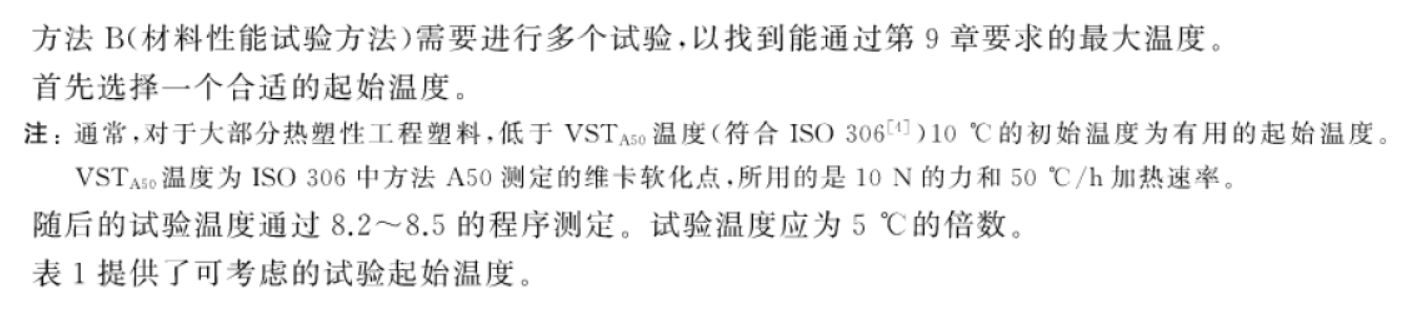

方法B-材料试验方法




No.2

烘箱和试验装置的设置


试验在烘箱内的空气中进行,烘箱温度按照相关范围的规定在距离试样中心约50mm的位置测量,试样支座和负载装置应在该温度下至少预热3h


No.3

试验设置


将试样装置放在试样支座中心的位置,确定其上表面是水平的,轻轻的将压力球放在试样的中间位置,并确保压力球不会出现除了向下移动以外的其他情况,试样的放置时间不超过30s,试验箱应在5min内恢复到指定的温度;负载装置应保持在试样上60min-62min


No.4

试样后处理、测量

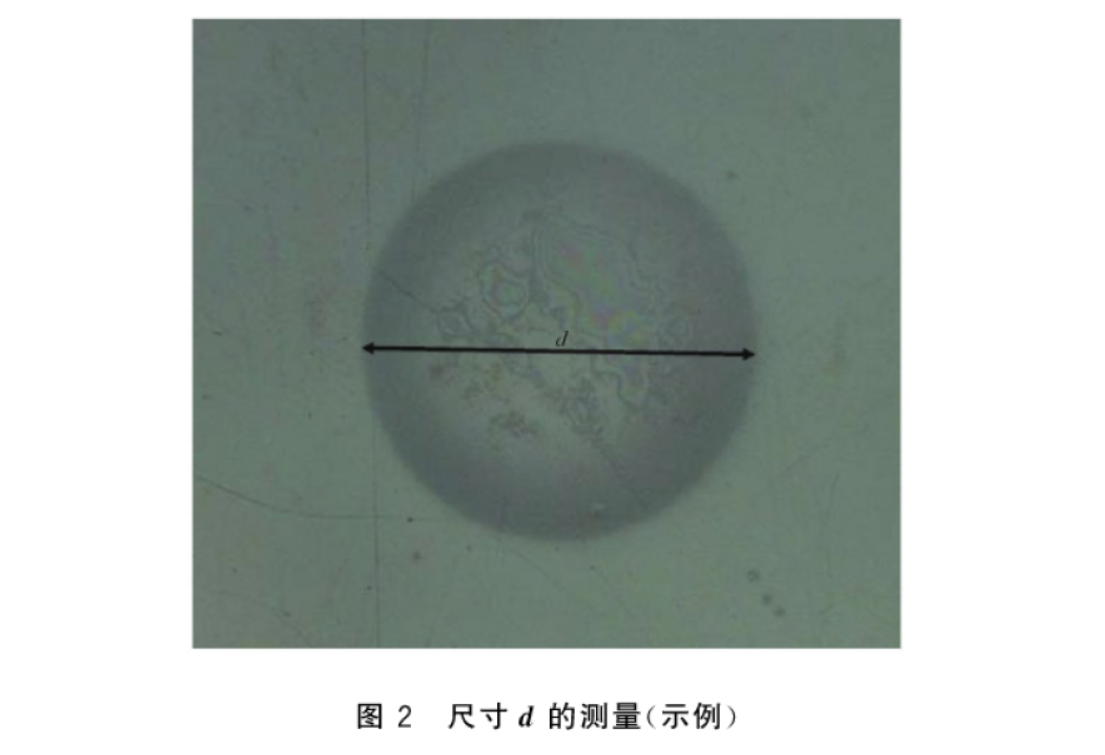

应在10s内将试样浸没在20℃±5℃的水中,并保持6min±2min,最后从水中拿出,去除水迹后按照下图所示,在3min内测量尺寸d;尺寸d是能测量出从压痕的一端清晰边界到另一端清晰边界的最大距离,且应排除任何向上的形变。



5

VDECGC

试验结果评估



如果尺寸d≤2.0mm,该试验结果为通过;尺寸d>2.0mm,则该试验结果为不通过
